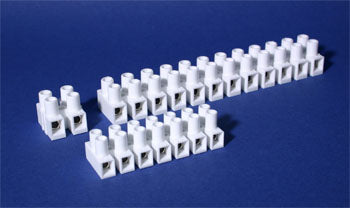

Ces barrettes sont livrables de 1 à 12 plots. Les vis sont imperdables et en position dévissée. Toutes nos barrettes peuvent être montées avec une languette de protection pour le serrage des câbles multibrins.
Caractéristiques techniques
| Boîtier |
PA 66 UL V2 |
| Température d'utilisation |
-40 / +100 °C |
| Résistance à la température intermittente |
160°C |
| Résistance spécifique |
10¹³ Ω / cm |
| Rigidité diélectrique |
30 kV / mm |
| Auto-extinguibilité (960°C) |
25 s |
| Courant de fuite |
CTI > 600 |
| Couleur |
Blanche |
| Plots |
Laiton nickelé |
| Vis |
Acier zingué, passivation bleu |
| Tension nominale |
450 V |
Modèles disponibles
| Réf. |
Puissance |
Agrément |
Conducteurs |

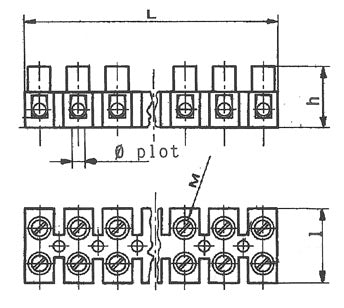

Dimensions (L x l x h) |
Vis |
Section |
Plot |
| 2701 |
17,5 A |
VDE |
1,5 - 4mm² |
95 x 18 x 14 |
2,6 M |
1,5mm² |
3.0 |

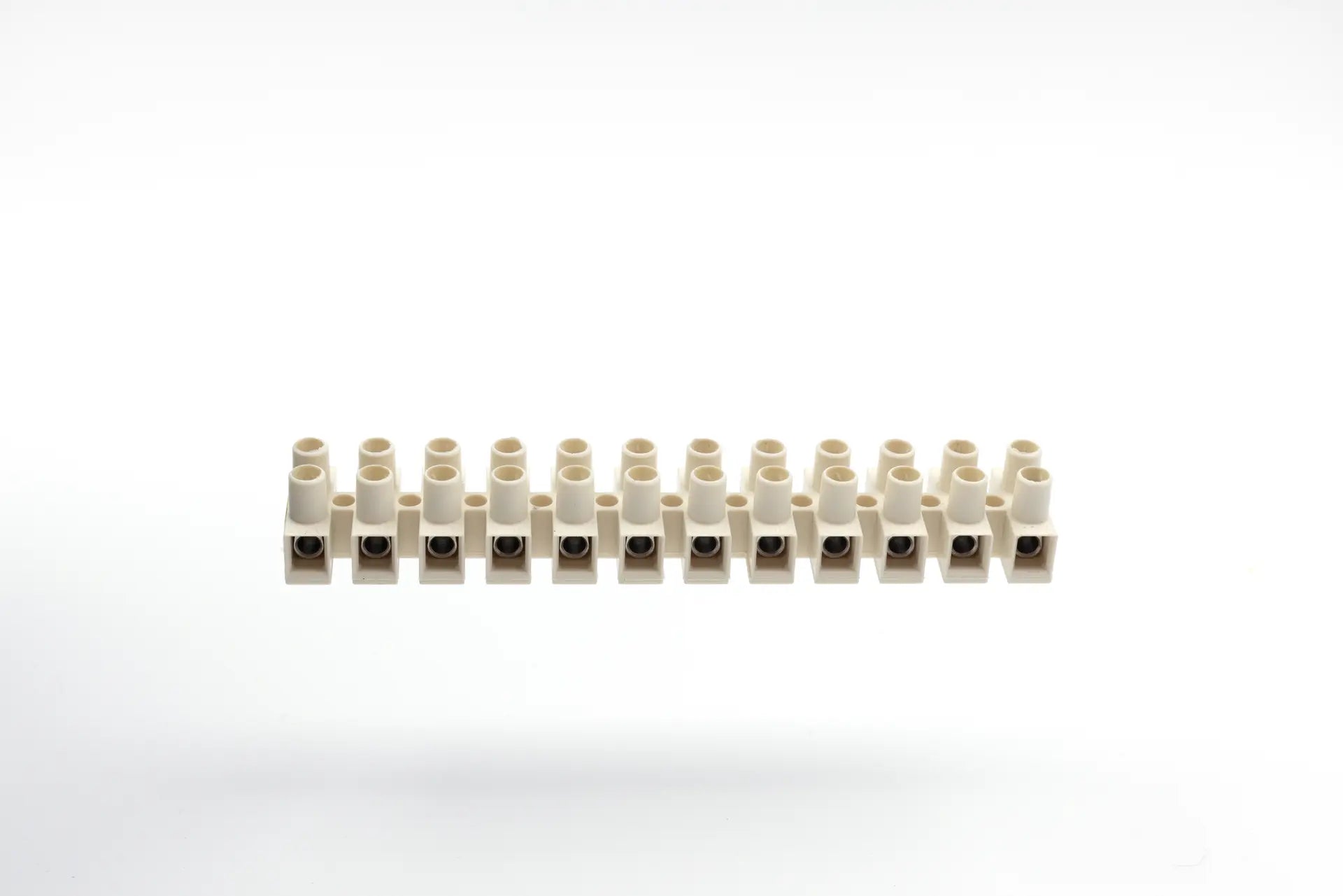

| 2733 |
24 A |
VDE |
2,5 - 6mm² |
117 x 20 x 17 |
3 M |
2,5mm² |
3.4 |
| 2712 |
32 A |
VDE |
4 - 10mm² |
136 x 23 x 19 |
3.5 M |
4mm² |
4.0 |
Longueur (mm) par nombre de plots
| Plots |
2701 |
2733 |
2712 |
| 1 |
5 |
6 |
8 |
| 2 |
13 |
16 |
20 |
| 3 |
21 |
26 |
31 |
| 4 |
29 |
36 |
43 |
| 5 |
38 |
46 |
54 |
| 6 |
46 |
57 |
66 |
| 7 |
54 |
67 |
78 |
| 8 |
62 |
77 |
89 |
| 9 |
70 |
87 |
101 |
| 10 |
79 |
98 |
112 |
| 11 |
87 |
108 |
124 |
| 12 |
95 |
117 |
136 |
